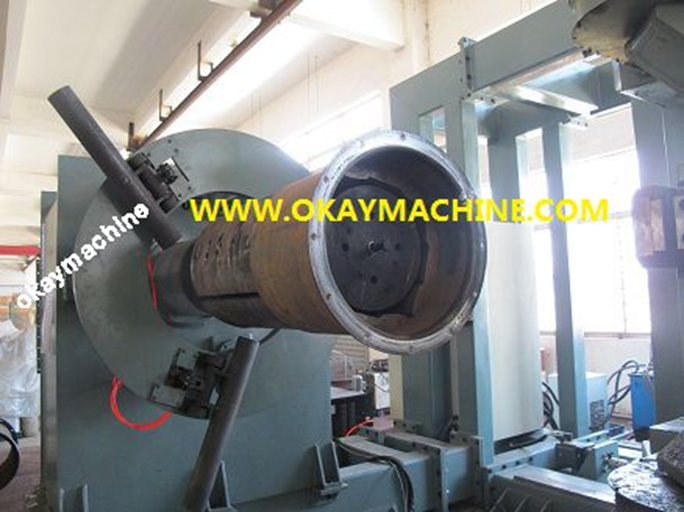

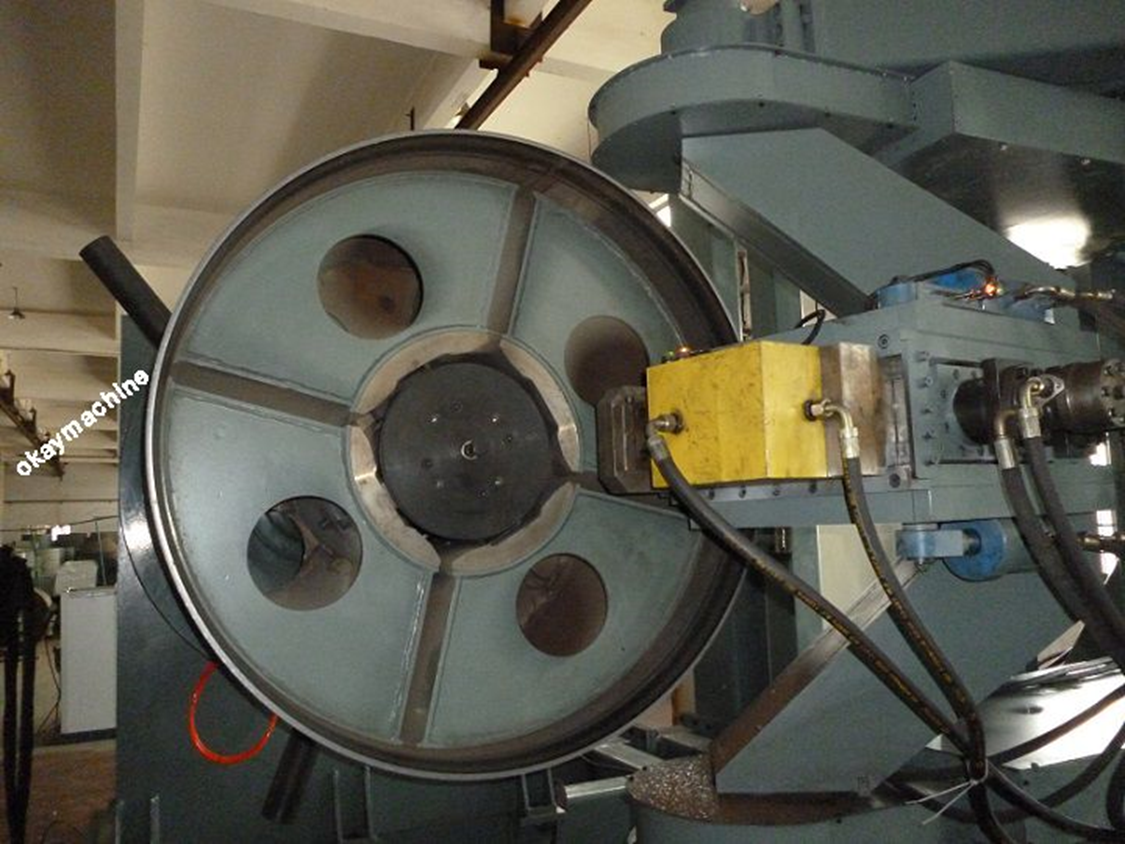

Okay FB2512 Flanging Machine is specially designed for the flanging of the airduct pieces for fan

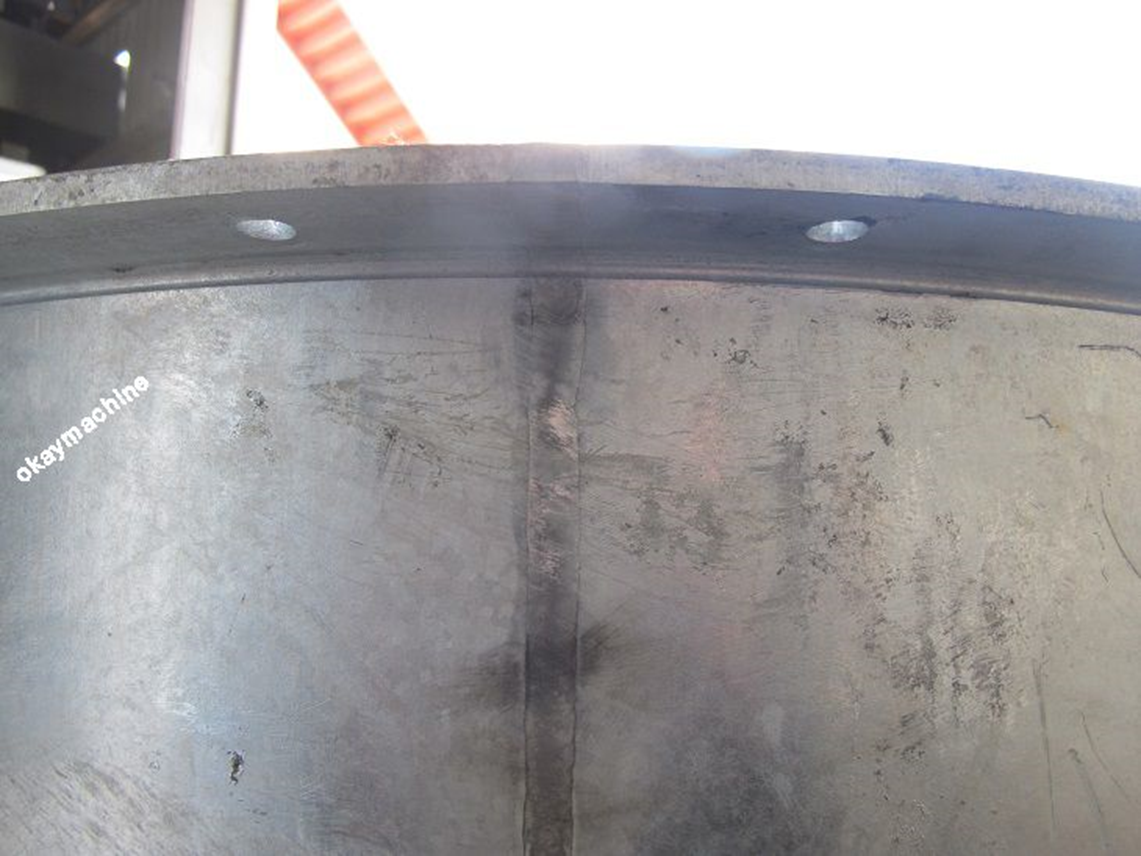

industries. Especially for the auto flanging, punching and forming for the stiffed edges for the
barrels, airducts, pipes for the fan industies. The machine can flange any angle and arc no more
 than 90º.The machine is centralized controlled by Siemens 828D high-end CNC system.
 It can not only be easily operated and with high efficiency, but also the manufactured parts with
high standard level and universalization.The machine designed with novel ideas; can run smoothly
and high automation.

The flanging is fulfilled by cnc system insert step movement. The programing is edited by our own

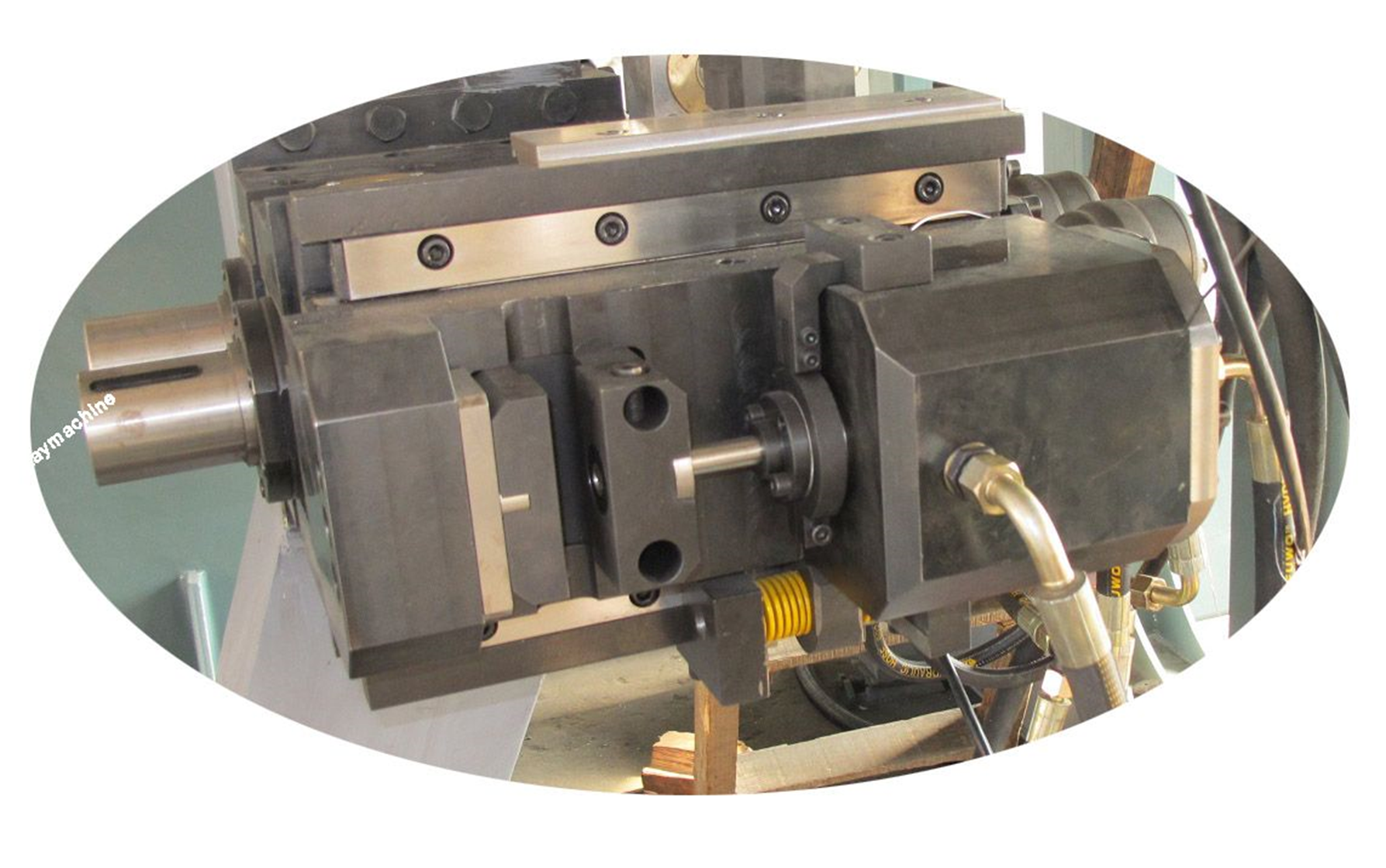

develped software. It is convinient and reliable. The punching is driven by hydaulic cylinder. The
pitch dividing is controlled by servo motor.

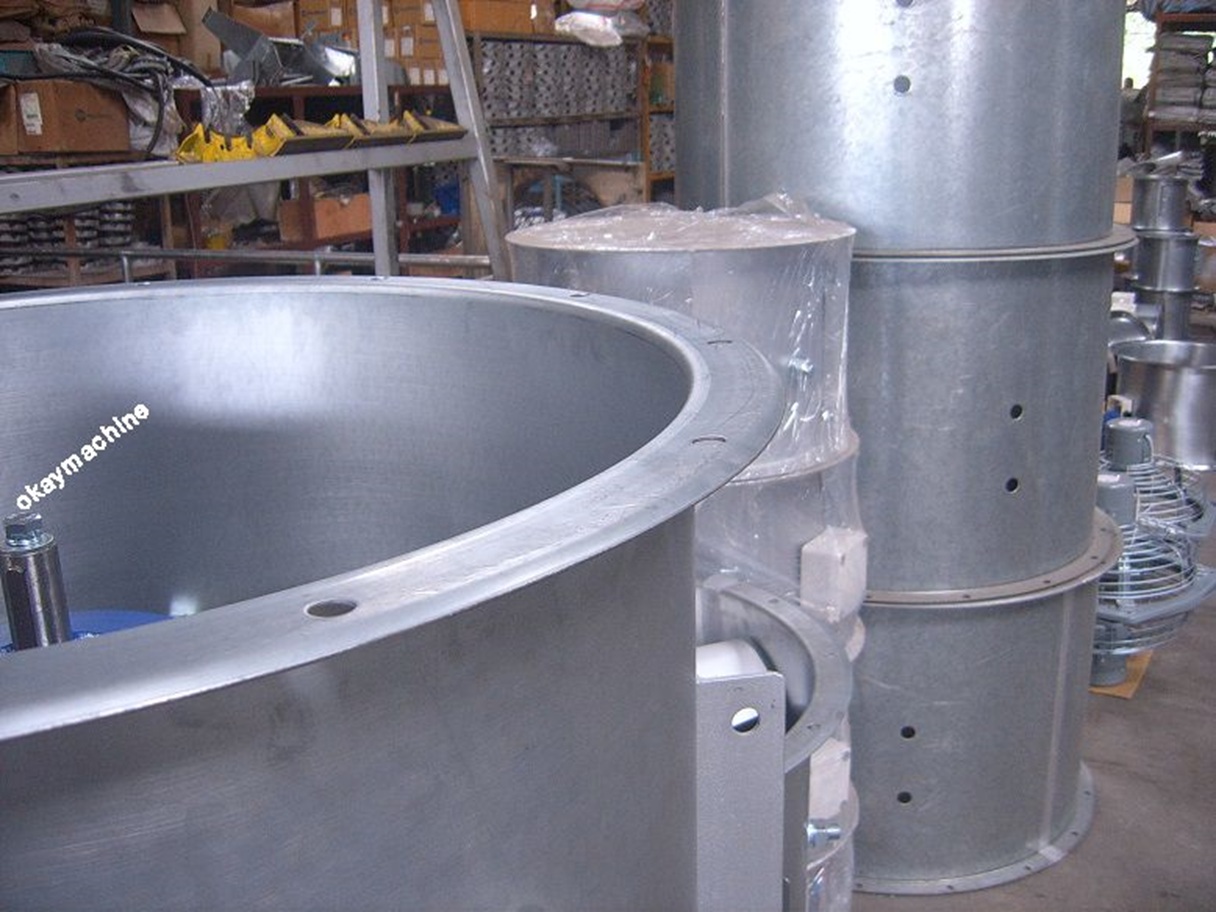

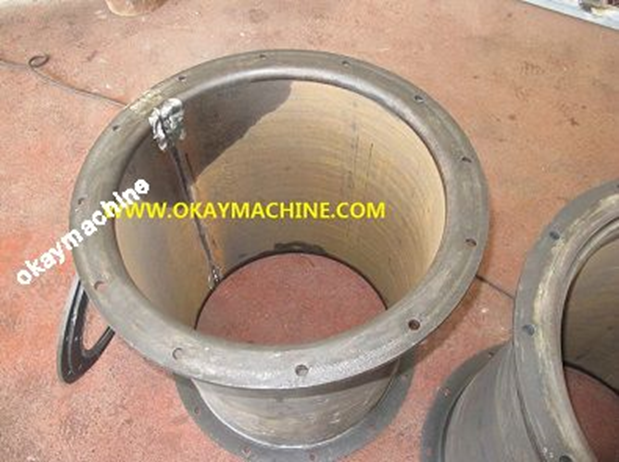

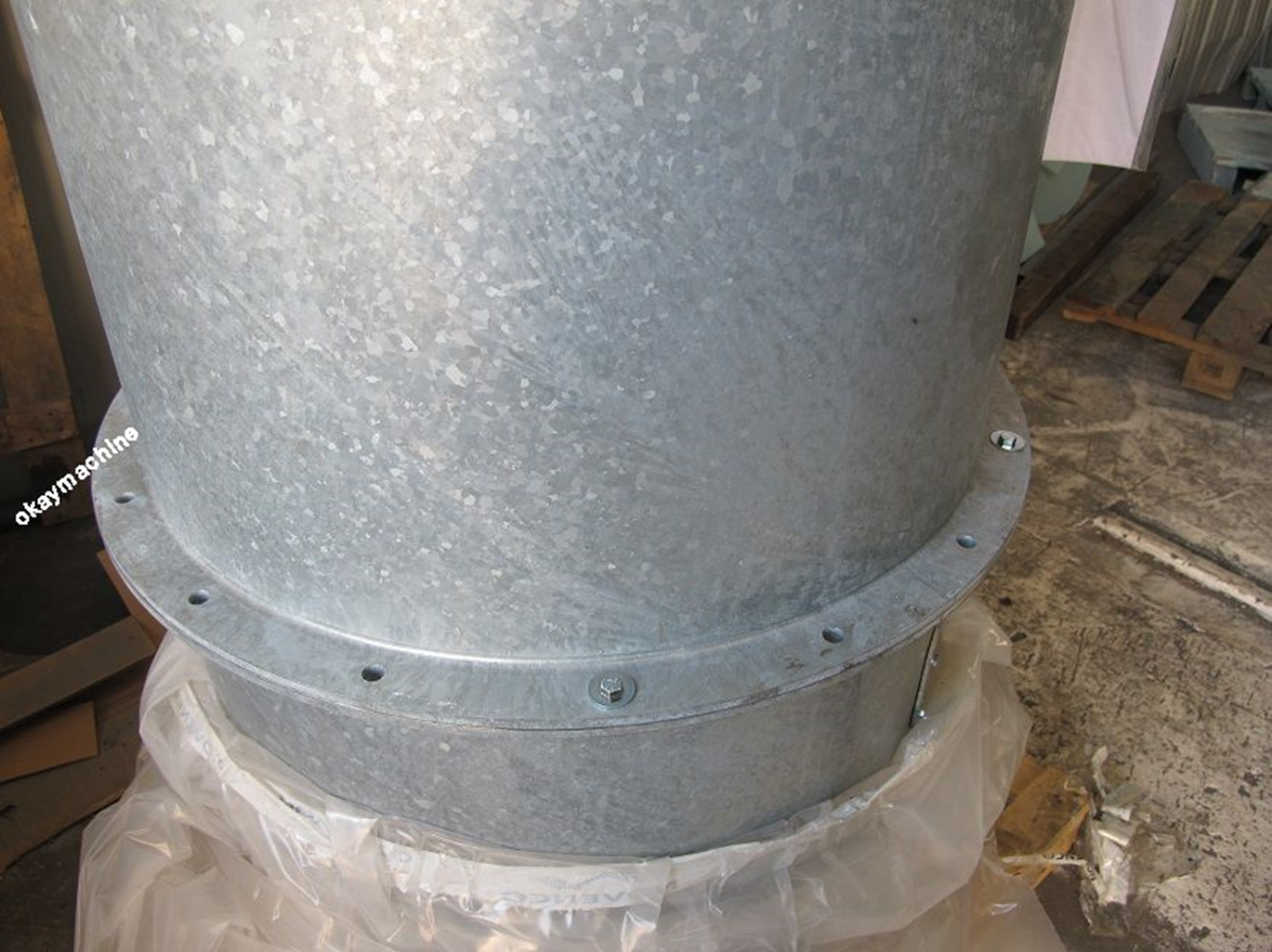

The machine are widely used in forming of the pipe conecting flange in the fields, like fan and blower, petroleum, chemical industries, and powder transportation, etc.

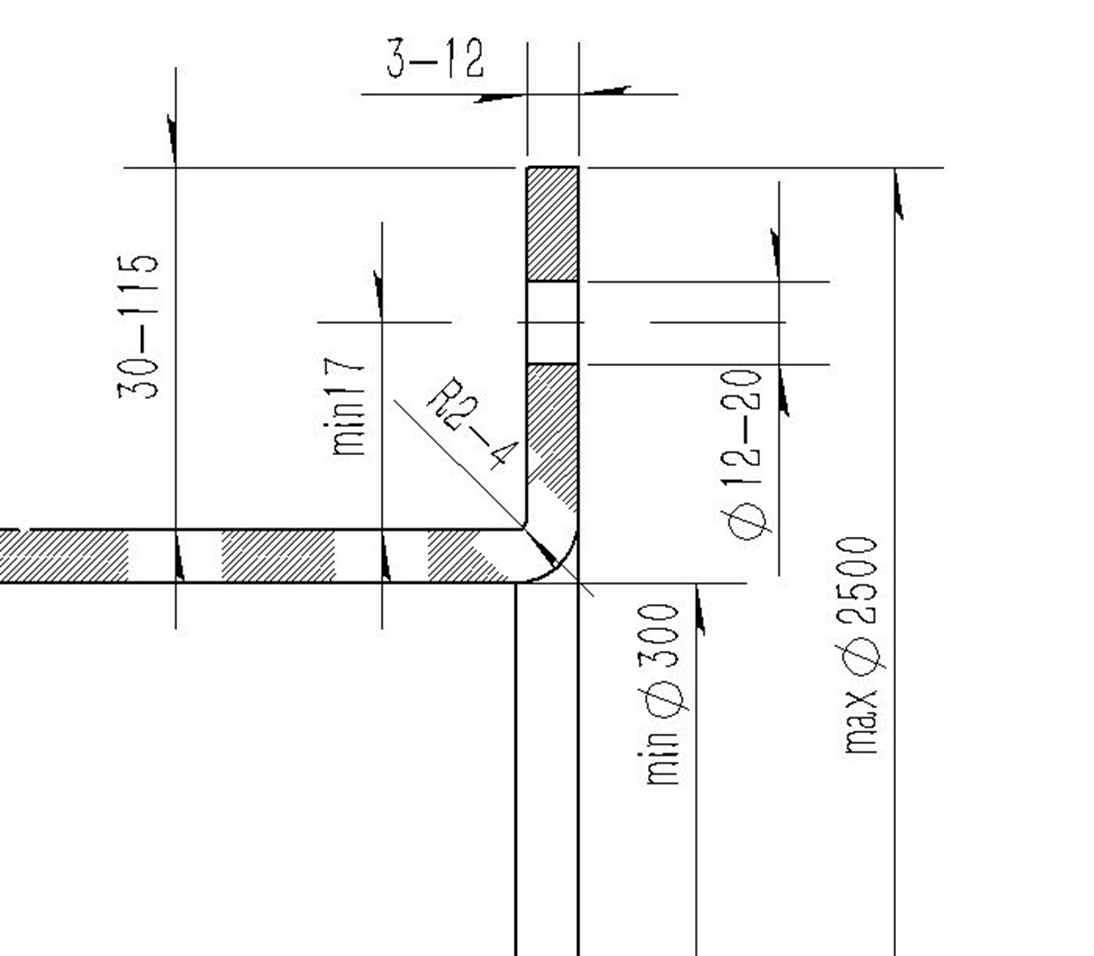

Max Airduct Diameter                                2200mm
Max Flange diameter                                            2500mm
Min Airduct Diameter                                            500mm
Max Length                                     1500mm
Min length                                               200mm
Max thickness （Carbon steel）                       12mm
Max Hole Diameter                            24mm
The Mold Expander stroke                                  30mm
The Mold Expander Force                            2000KG

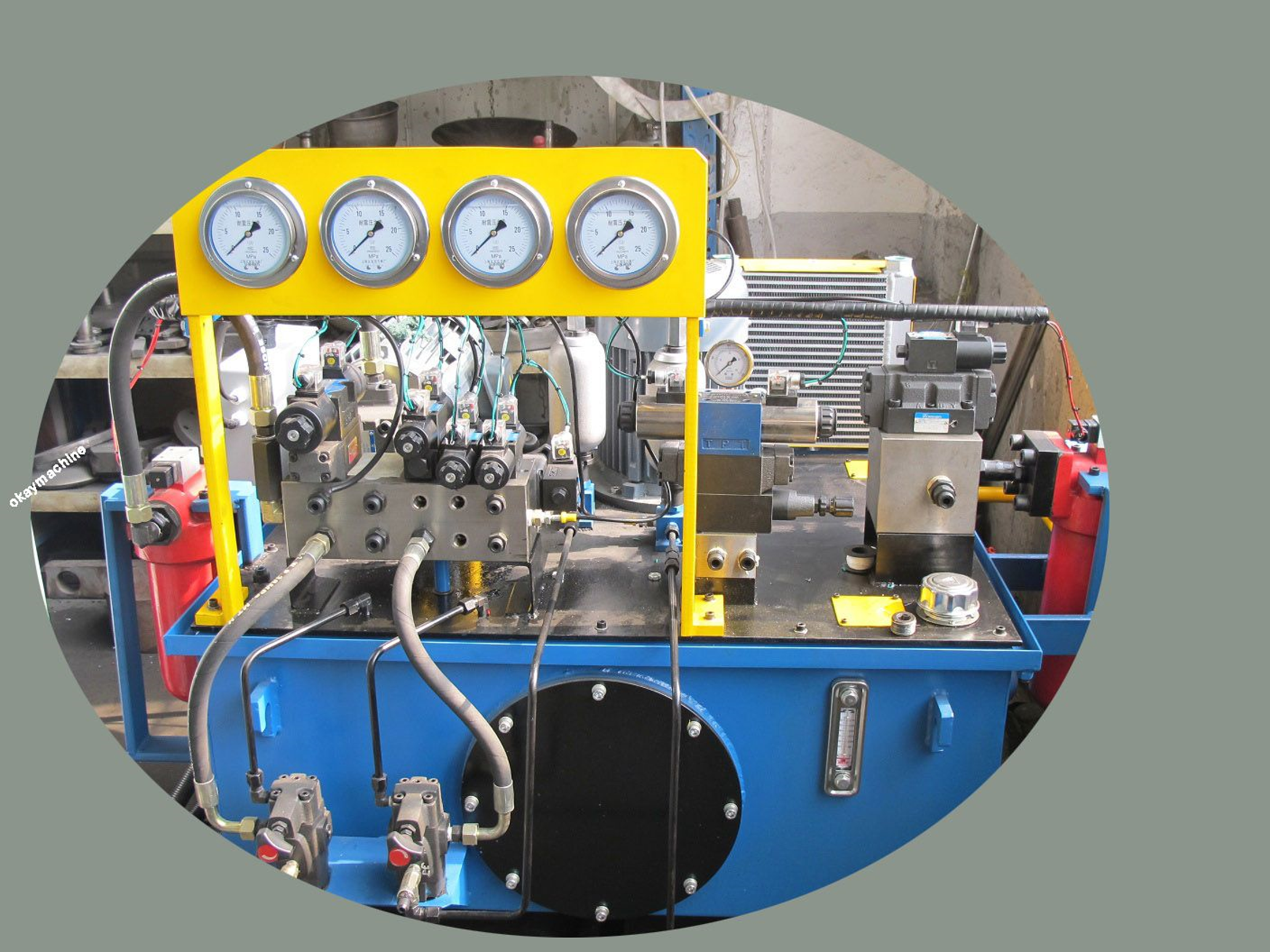

Hydraulic Station Power                               22KW
Assistant Drive Power (Hydraulic Motor)              150NM
Spinning Wheel driving Motor                       Siemens 1FK7 Servo Motor
Driving System                                             Siemens S120 Series
Control system                                              Siemens 828D CNC system
Punching Power                                           Hydraulic
Spindle Speed                                              50-300 rpm
Hydraulic Tank Capacity                              320L
Cooling System for Hydraulic Oil              Atuomatic control
Diemension                                6100 (L)*3700 (W)*2800 (H)
Power Consumption                  55KW
Weight                                        23000kg

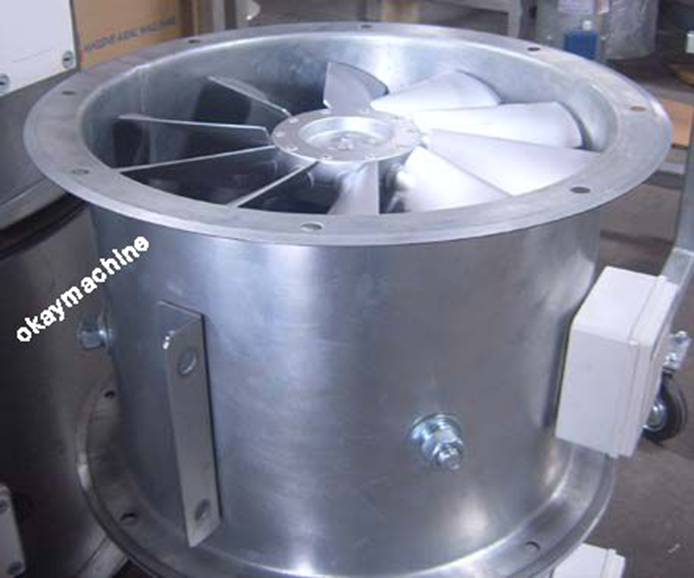

Machine for fan
