FB2500*12数控翻边打孔机
简要描述:本设备主要用于金属圆桶进行翻边及打孔生产,取代以前焊接式法兰,实现筒体直接翻边及打孔,使生产效率得到大幅度提高。广泛应用于风机、石油管道、化工管道、粉体输送管道等行业的连接法兰成型。
服务承诺:品质保证 按时发货
购买热线:021-56781370
产品介绍

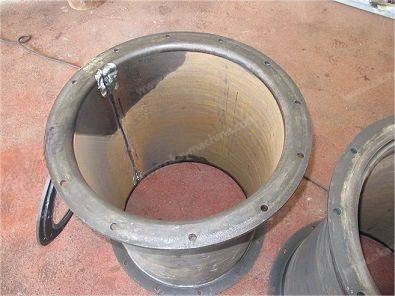

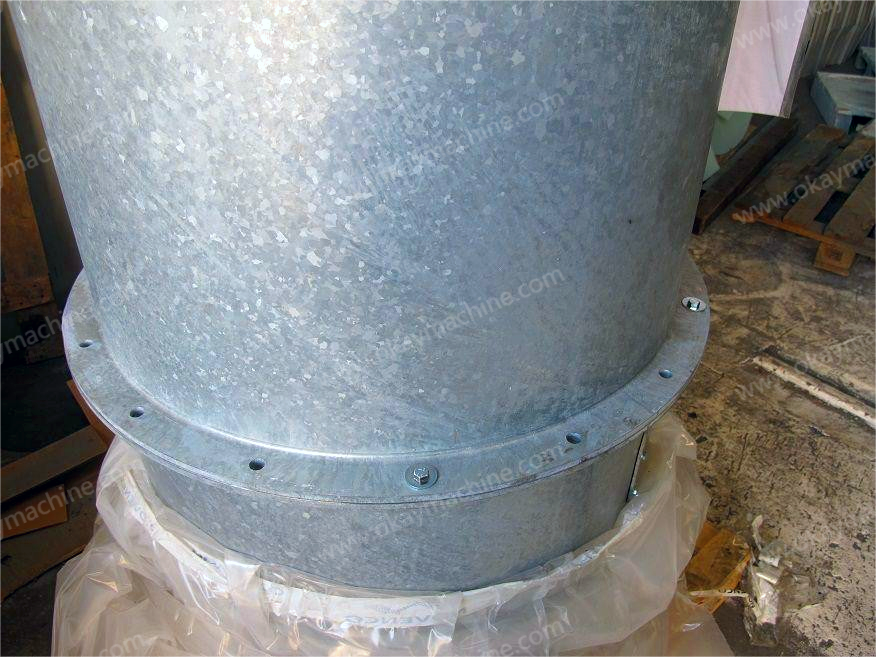

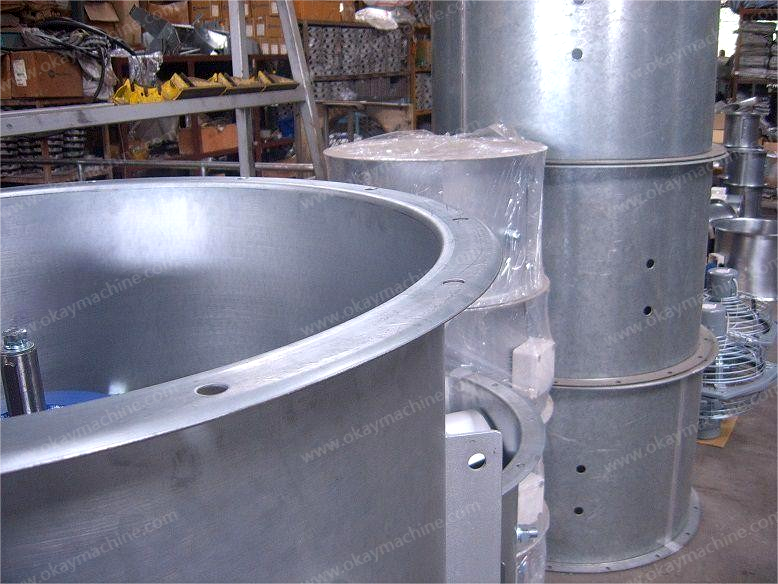

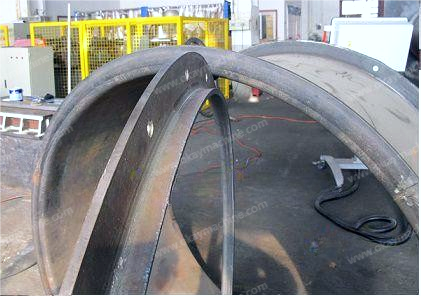

  本设备主要用于金属圆桶进行翻边及打孔生产,取代以前焊接式法兰,实现筒体直接翻边及打孔,使生产效率得到大幅度提高。广泛应用于风机、石油管道、化工管道、粉体输送管道等行业的连接法兰成型。

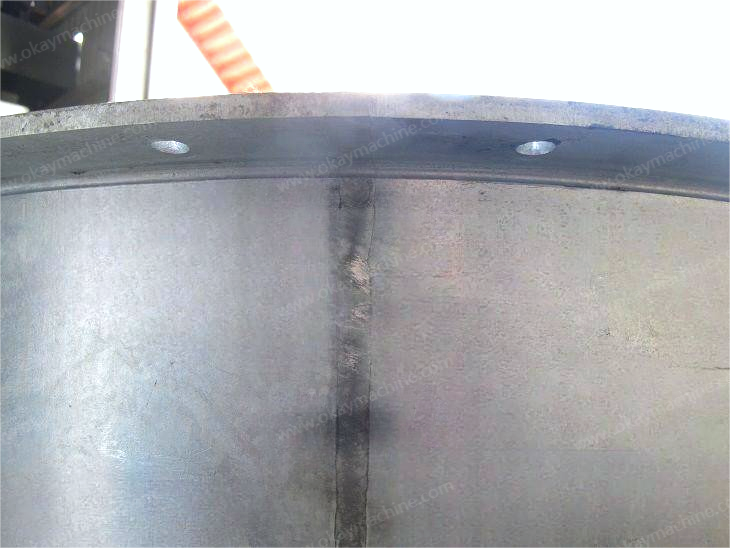

采用我们公司最新独有翻边工艺技术,产品一致性好,即使镀锌板表面锌层不会破坏,打孔精度高,法兰互换性良好。

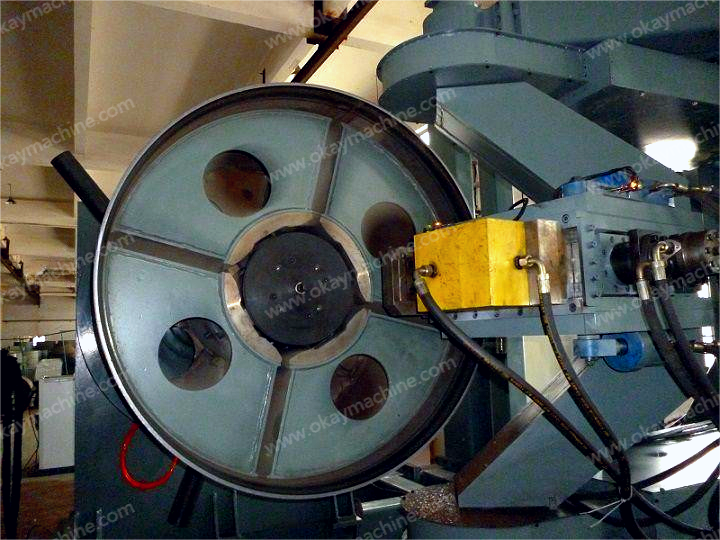

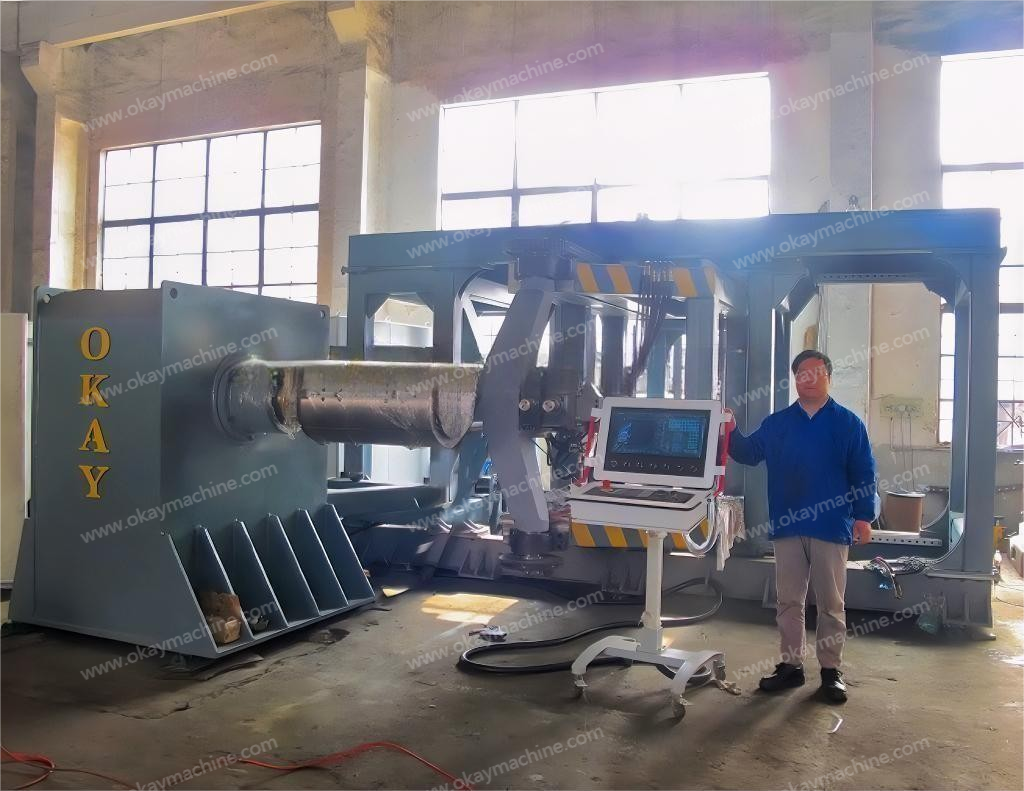

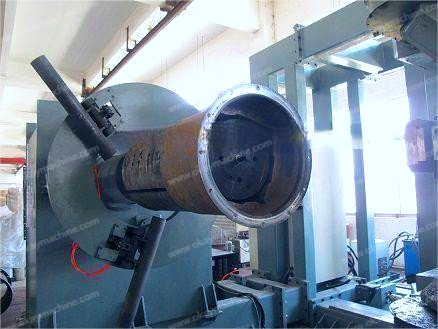

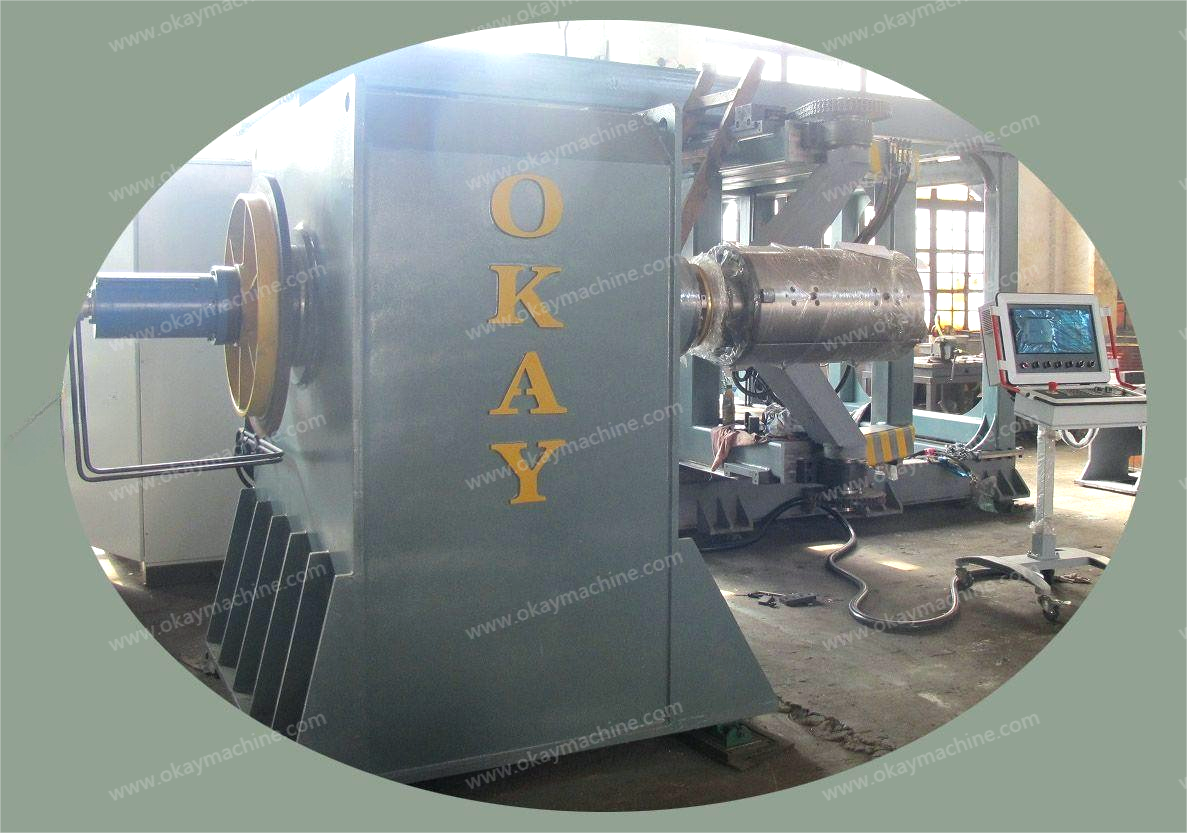

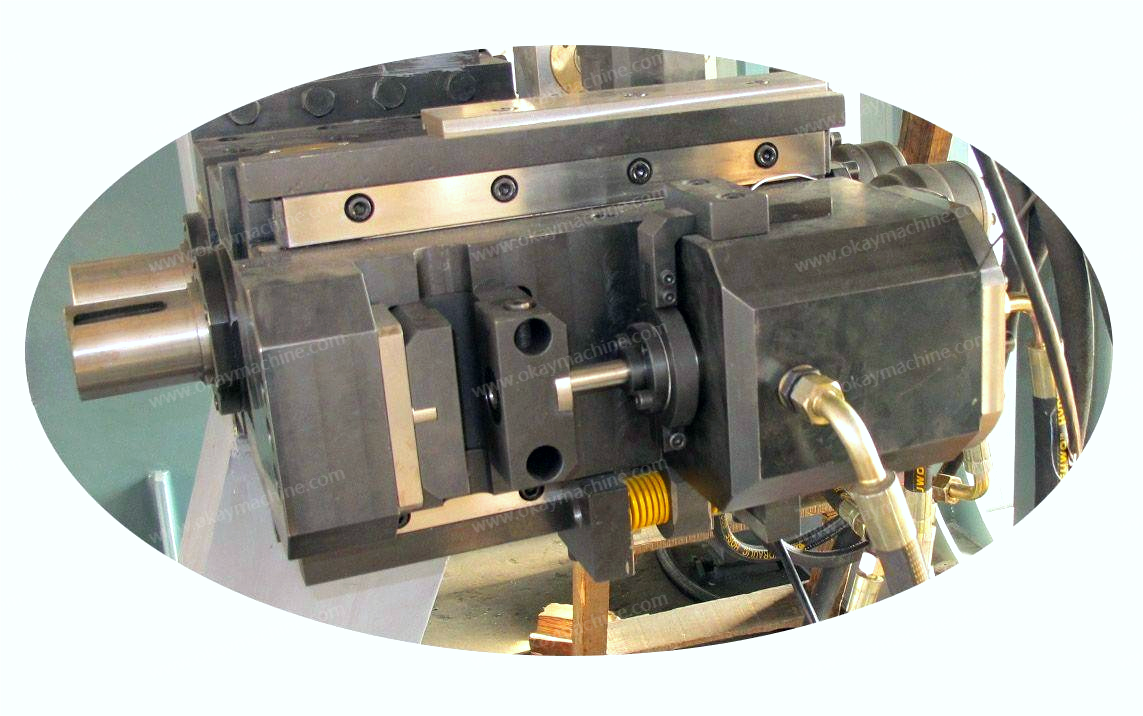

设备采用卧式翻边,可依次自动完成翻大边,打孔工序。并且根据加工要求可选择对法兰板进行等离子切割。翻边轴采用液压控制实现角度及速度控制可进行翻边,工位转化;主轴(分度),X 轴,Z轴采用伺服电机实现角度及位置控制进而根据要求来调整翻边尺寸及打孔尺寸;主轴采用伺服电机实现打孔时角度分度。

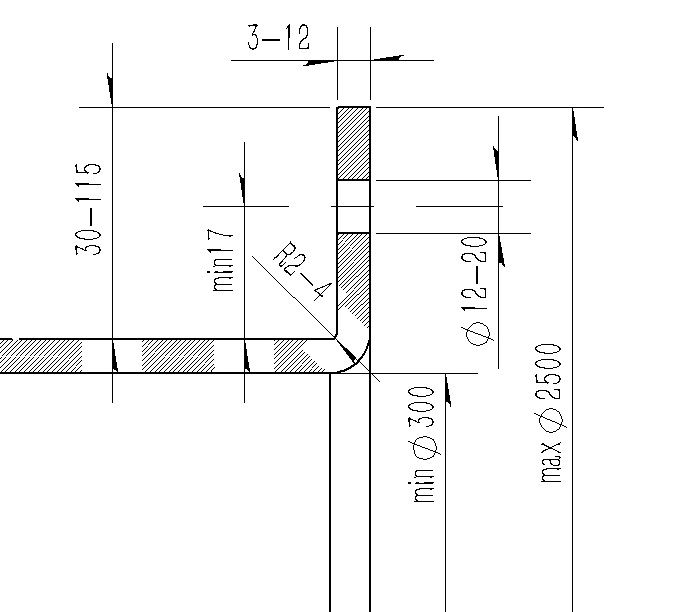

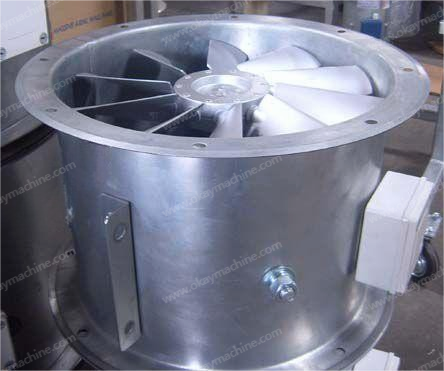

通过更换不同规格的内模可以实现直径Ф300mm~Ф2500mm(最大外径)的风机外壳的翻边打孔,打孔孔数及翻边的尺寸可以在屏上进行设定。最大打孔直径24mm(板厚12mm时)。






8(1)(1).png 9(1)(1).png

10(1)(1).png 11(1)(1).png




12(1)(1).png 13(1)(1).png

我们公司风机行业设备资料下载:

20151010031458988.pdf
