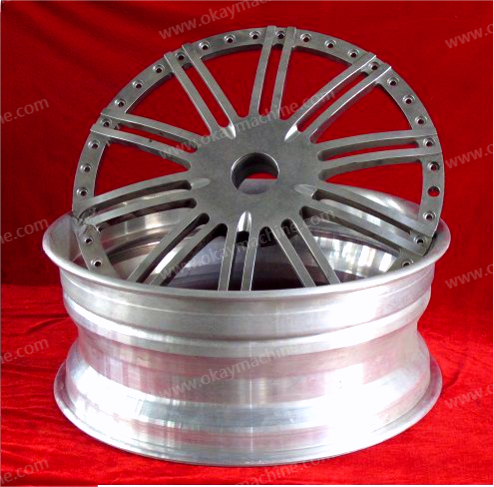

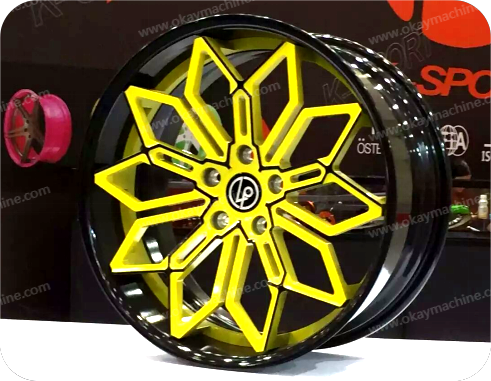

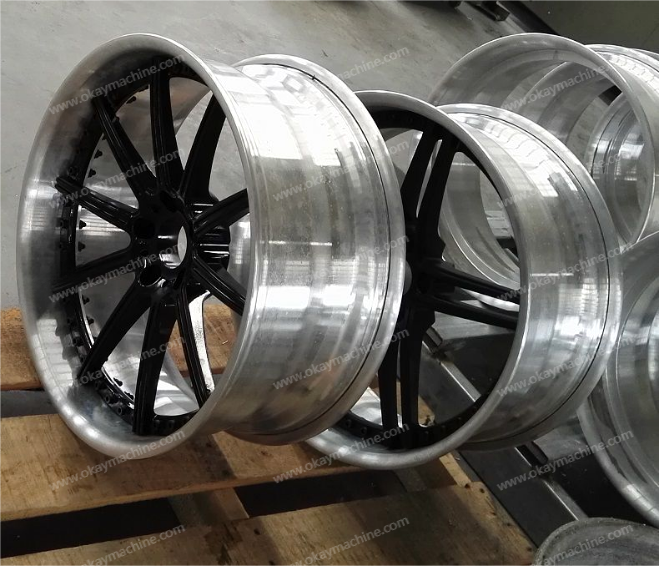

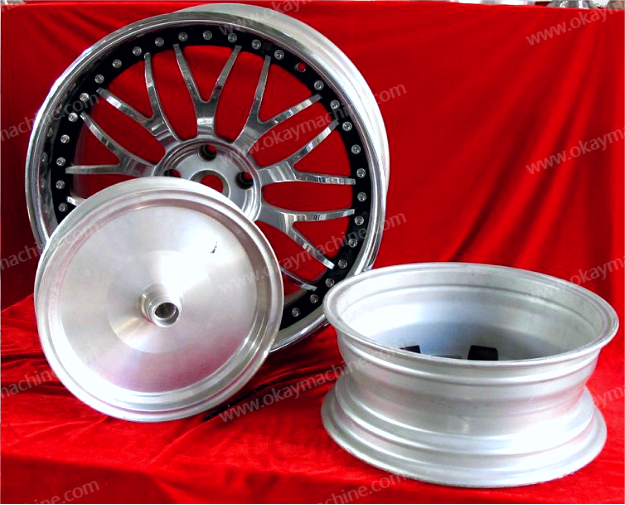

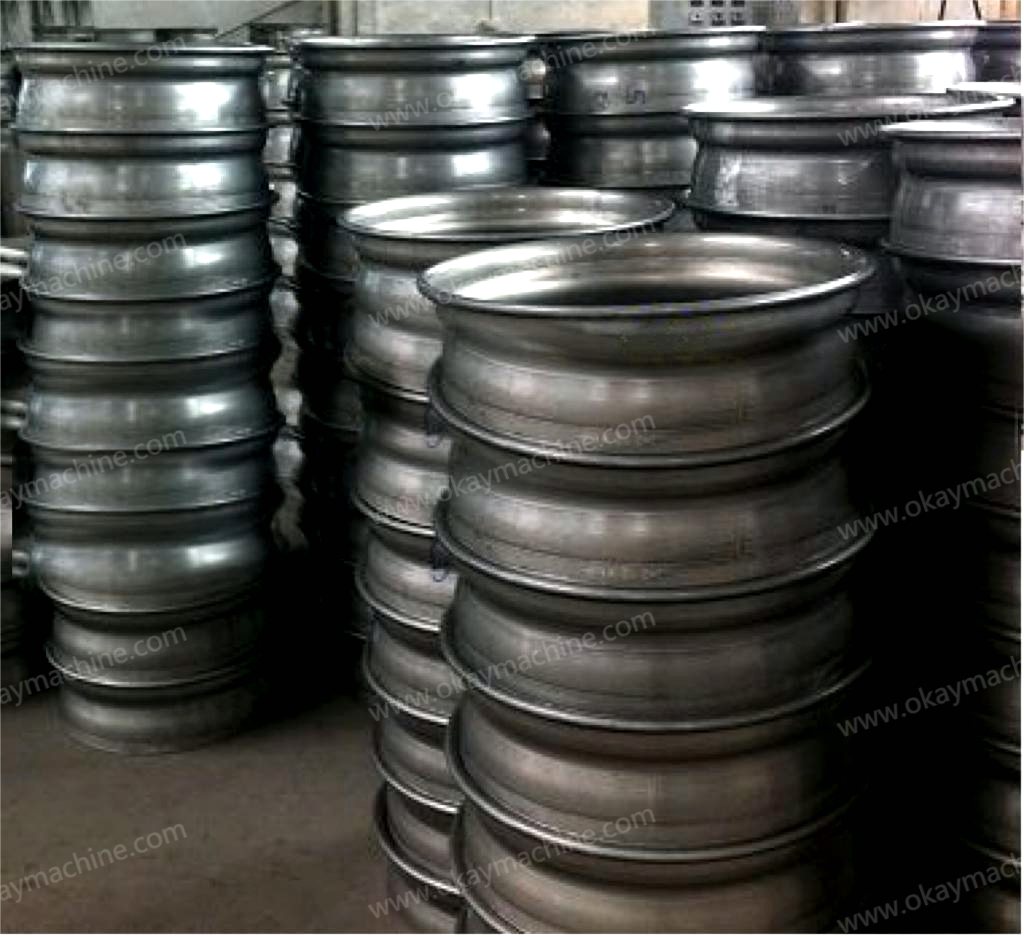

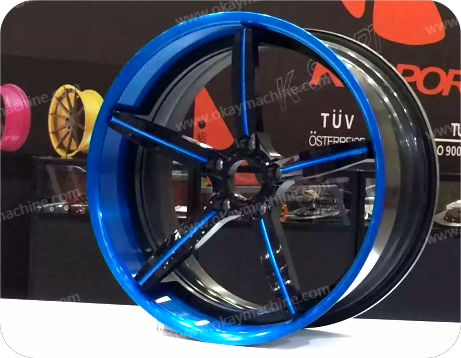

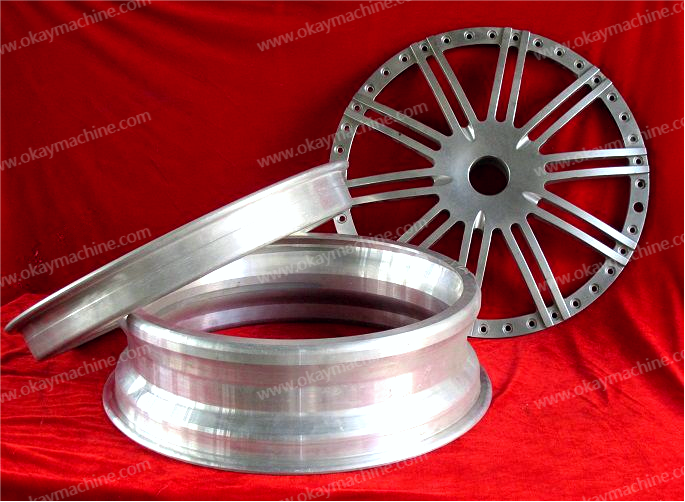

本设备主要用于旋转件的冷旋压成型,可对普碳钢、铝合金、不锈钢等材料进行旋压生产,广泛应用于汽车、军工等生产领域。特别适合两片式、三片式、整体式汽车、摩托车轮毂的旋压生产,也适合摩托车等轮毂热处理后的旋压整形。本设备参考德国、西班牙等公司成熟技术,采用机床标准并结合中国实际情况设计、生产,所有功能指标均达到或超过国际先进水平。同时本设备采用西门子大扭距伺服电机驱动,相对于进口设备大大降低了客户采购成本,得到了客户的一直好评。
加工方式: 卧式数控旋压
原料直径: maxФ800
材质: 铝、铜、碳钢等材料
厚度范围: max 6mm( 抗拉强度约是380MPa普碳钢)
max 15mm(抗拉强度约是230Mpa铝材)
技术指标:
X轴向位移: 500mm
Z轴向位移 : 650mm
双心距 : 1200mm
X、Z移动速度:max 6m/min
X、Z轴额定推力 : 150KN
轴向定位精度: 0.02mm
重复精度 :0.02mm
主轴转速: 50——600rpm
硬件配置
控制方式: 西门子802C CNC数控系统
进给动力: 西门子伺服电机
驱动控制: 西门子
主轴动力: **KW电机
主轴控制: **kw西门子440变频器
尾座: 液压缸伸缩驱动、液压锁紧
滑台: 重载直线滑轨、滚珠丝杆
刀架 : 4工位电动数控刀架
液压站功率: 5.5KW
供电电压 :3Φ 380V ±5%
功率 :约60 KW
