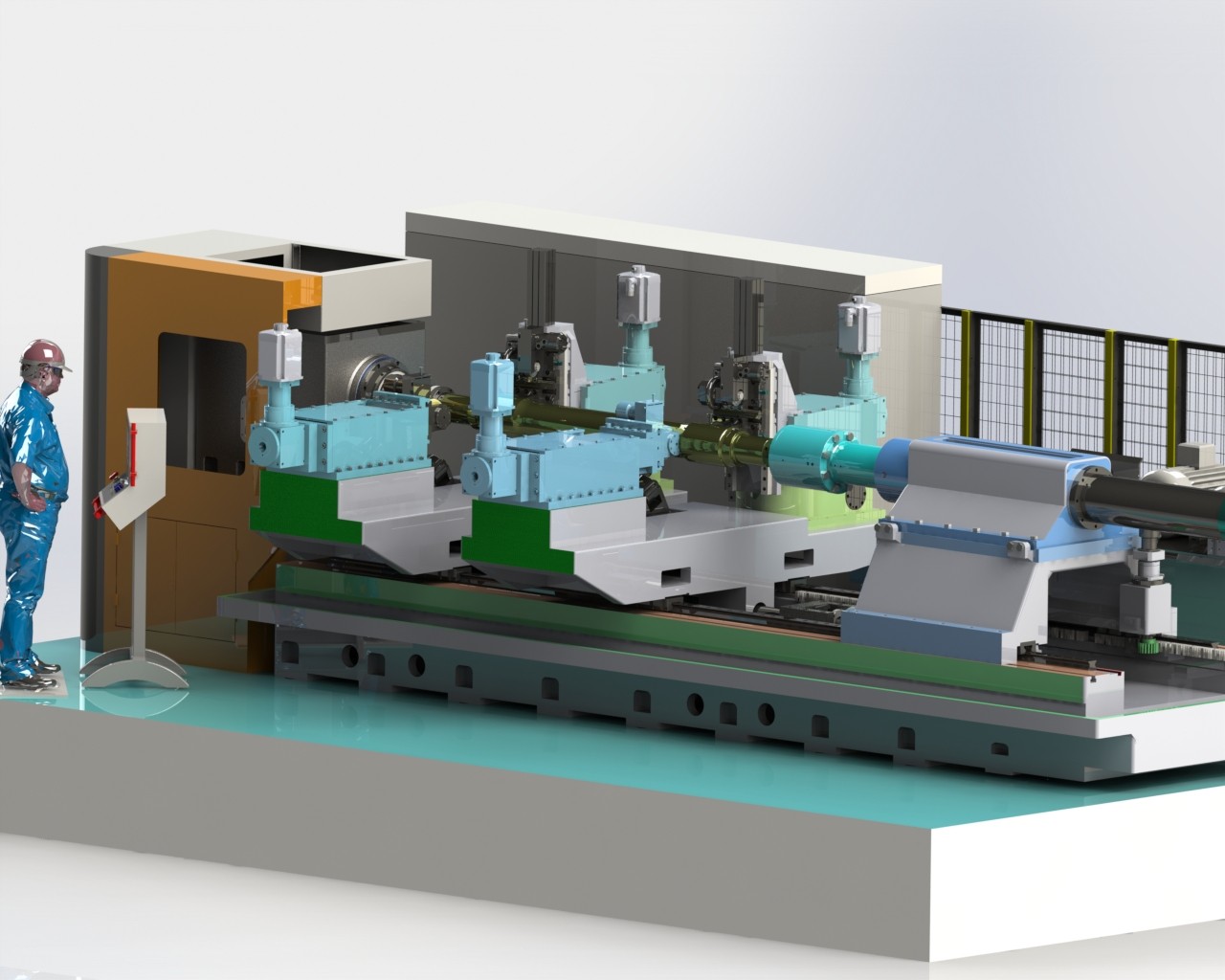

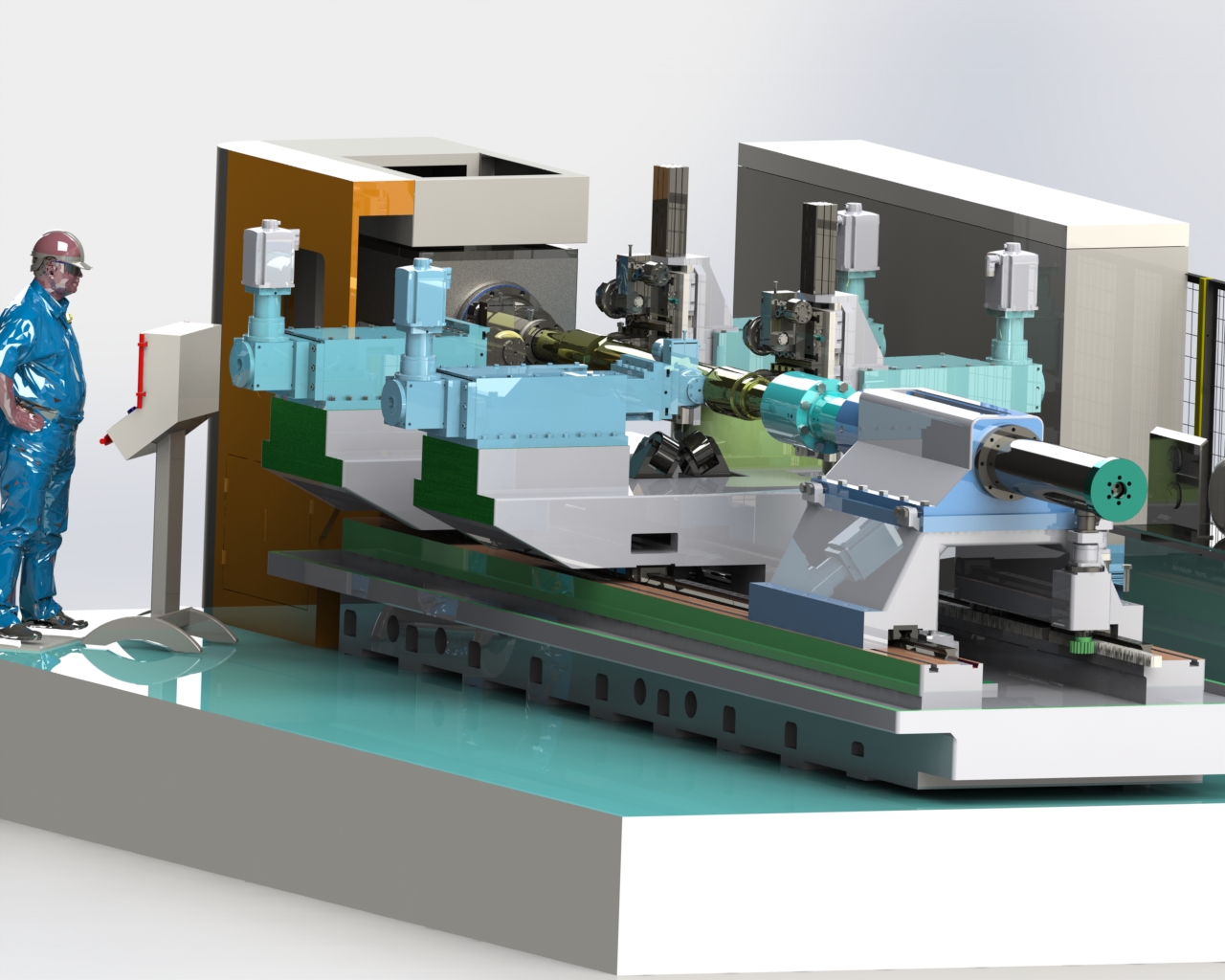

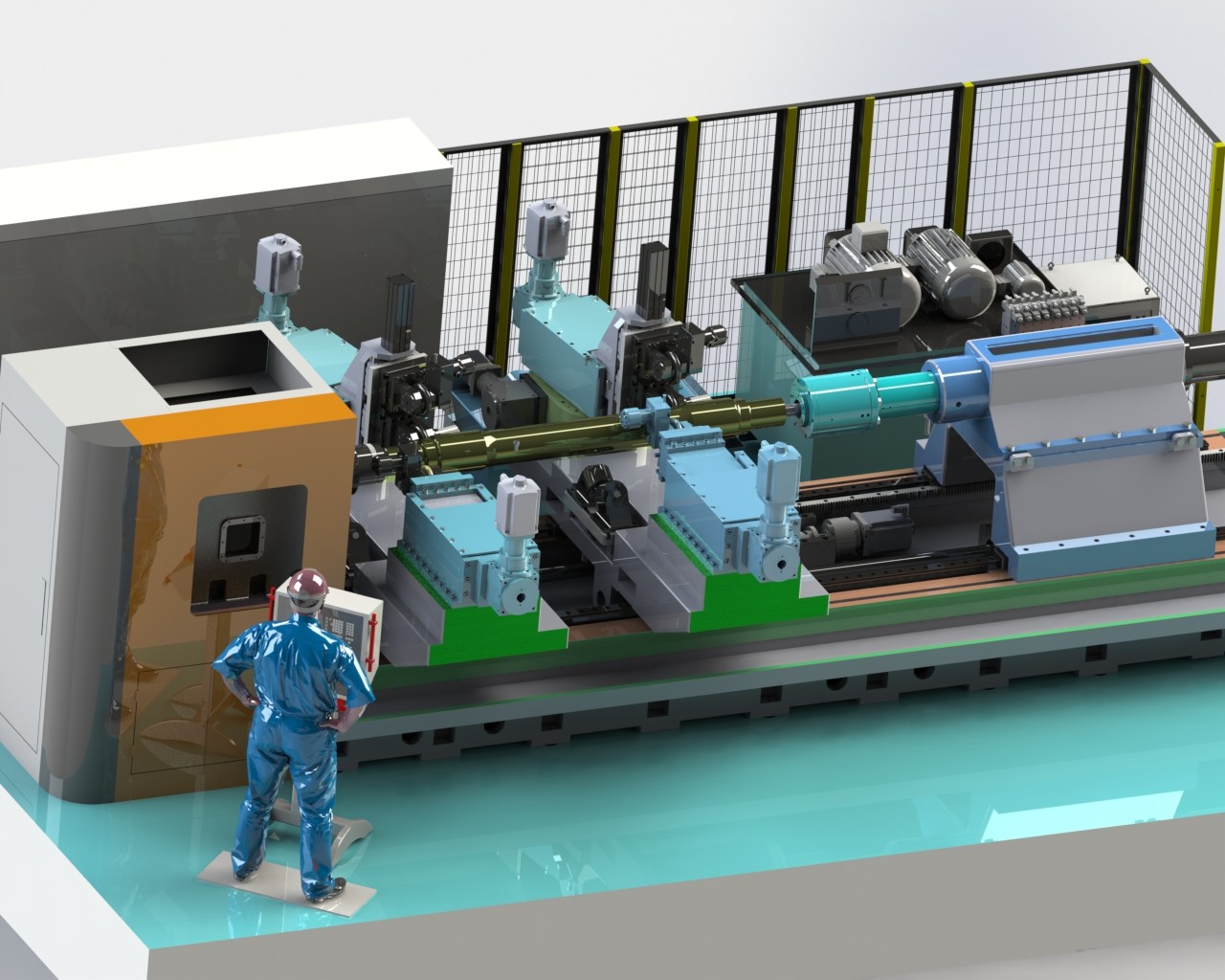

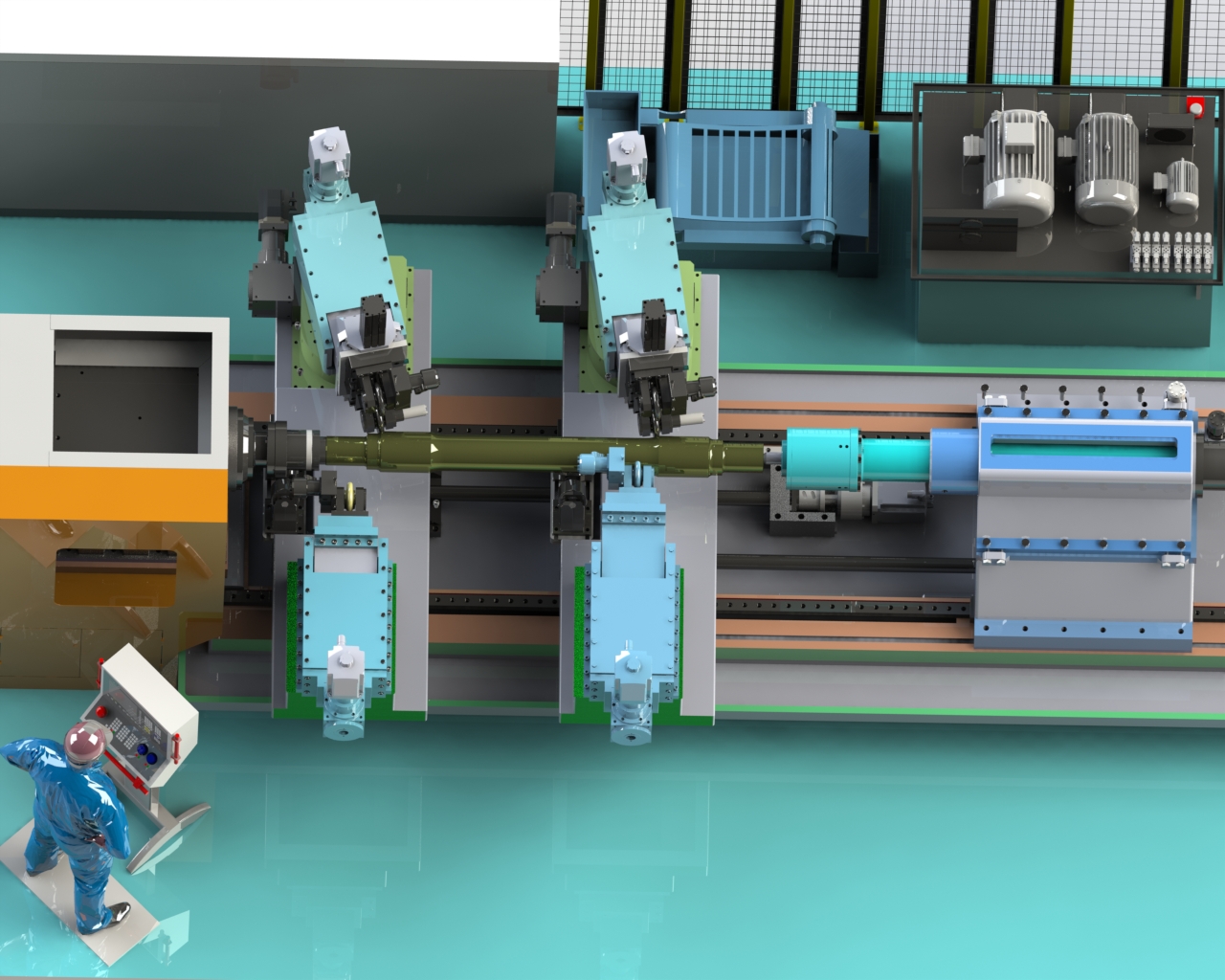

GY300数控深滚压机
简要描述:GY300深滚压机主要用于轴类金属件表面的滚压强化。 滚压轮在接触压力下沿着着轴类圆周方向纵向移动,根据金属变形理论:零件表面在外力作用下,被滚压金属的原子间距离会暂时减小或晶粒间产生滑动,当外力达到一定数值时,被加工表面金属除产生弹性变形外,还形成塑性变形。
服务承诺:品质保证 按时发货
购买热线:021-56781370
产品介绍

GY300深滚压机主要用于轴类金属件表面的滚压强化。

滚压轮在接触压力下沿着着轴类圆周方向纵向移动,根据金属变形理论:零件表面在外力作用下,被滚压金属的原子间距离会暂时减小或晶粒间产生滑动,当外力达到一定数值时,被加工表面金属除产生弹性变形外,还形成塑性变形。

通过滚压使金属被滚压层的组织变得紧密晶粒变细、晶粒形状也沿着变形最大的方向延伸,使金属表面得到强化,提高了零件表层冷作硬化硬度,压平了微观不平度,降低了零件的表面粗糙度,被滚压金属表面的强度极限、屈服极限和疲劳极限都有提高。通过滚压,可很好的降低零件表面的粗糙度、改善零件的耐腐蚀、提高轴耐磨性和抗疲劳性能。

设备采用西门子数控系统,控制4根滚压轮横向进给轴X,2个旋转轴C、2根纵向进给轴(Z)和1根S主轴,共9根伺服轴。

滚压轮工作采用压力控制,根据工艺要求设定不同滚压力来控制滚压硬化层深度。

最大产品直径   Ф300mm

最小产品直径:   Ф80mm

最大产品长度:   3000mm

最小产品长度        1200mm

在最大工件重量: 1650kg


X横向行程   150mm

Z1纵向行程   1500mm

Z2纵向行程   1500mm

最大滚压力          ***KN

C轴摆动角度   ±**°

C轴摆动速度   **°/s

轴向定位精度   0.02mm

轴向重复定位精度   0.02mm

向定位精度   0.04mm

轴向重复定位精度   0.02mm

滚压轮工作面跳动:      ≤0.015mm

旋轮轴径向跳动:        0.015mm



主轴S转速:        ***rpm

主轴功率: **kw

冷却介质:            挤压油

尾座:

尾顶杆行程 700mm

夹紧压力 ***KN

硬件配置

控制方式 西门子ONE 数控系统

进给动力: 西门子1KF7系列伺服电机

驱动控制: 西门子S120系列伺服驱动器

主轴动力: ***KW主轴伺服电机

动力横向 德国INA  45直线滚柱

驱动丝杠   德国IF 63直径精密丝杠

动力纵向 德国INA  65直线滚柱

驱动丝杠:   德国IF 80直径精密丝杠



设备总功率: 95KW

电源电压: 380V±5%    50HZ

设备主机占地: 8100mm长*3350mm宽*2200mm高

设备重量: 39
